局部放電檢測

一、局部放電簡介

局部放電現象，主要指的是高壓電氣設備。

電力設備絕緣在足夠強的電場作用下局部范圍內發生的放電。這種放電以僅造成導體間的絕緣局部短（路橋）接而不形成導電通道為限。每一次局部放電對絕緣介質都會有一些影響，輕微的局部放電對電力設備絕緣的影響較小，絕緣強度的下降較慢；而強烈的局部放電，則會使絕緣強度很快下降。這是使高壓電力設備絕緣損壞的一個重要因素。因此，設計高壓電力設備絕緣時，要考慮在長期工作電壓的作用下，不允許絕緣結構內發生較強烈的局部放電。對運行中的設備要加強監測，當局部放電超過一定程度時，應將設備退出運行，進行檢修或更換。

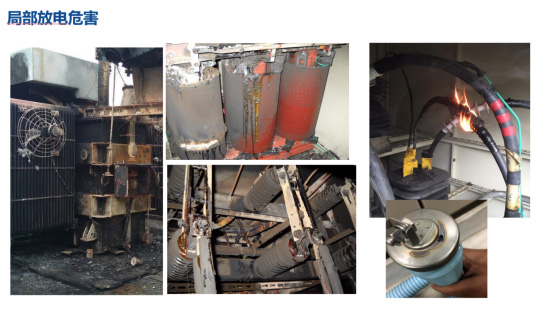

1.1局部放電對電力設備的影響

當絕緣發生局部放電時就會影響絕緣壽命。每次放電，高能量電子或加速電子的沖擊，特別是長期局部放電作用都會引起多種形式的物理效應和化學反應，如帶電質點撞擊氣泡外壁時，就可能打斷絕緣的化學鍵而發生裂解，破壞絕緣的分子結構，造成絕緣劣化，加速絕緣損壞過程。

1.2局部放電的特點

1、局部放電是局部過熱，電器元件和機械元件老化的預兆；

2、局部放電趨勢是局放隨著時間的上升指數；

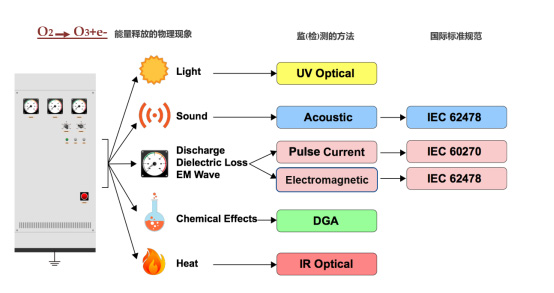

3、在絕緣結構中產生局部放電時，會伴隨產生電脈沖、地電波、超聲波、電磁輻射、光、化學反應，并引起局部發熱等現象；

二、局部放電檢測的方法概述

目前，有關局部放電檢測的方法有：電測法、非電測法。電測法又包括：地電波波檢測方法、脈沖電流檢測方法（ERA）、高頻檢測方法（HF）、甚高頻檢測方法（VHF）、超高頻檢測方法（UHF）等。

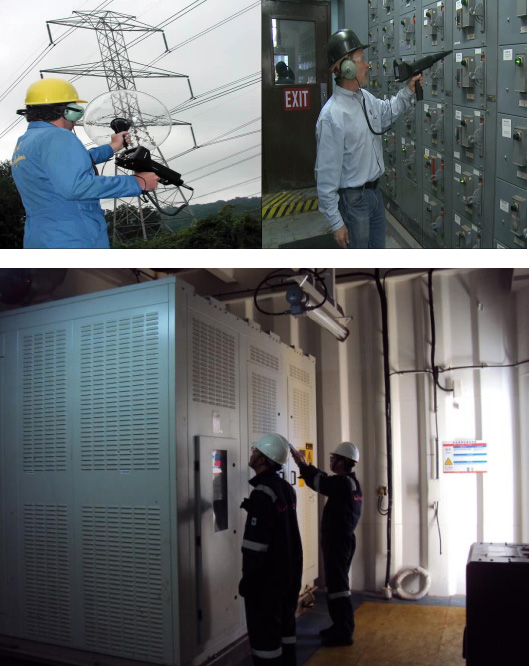

而非電測法有：光測法、聲測法、化學法，在這些非電測法中，聲測法由于檢測時所用聲學傳感器不同被分為超聲波法及震動法。超聲波檢測方法是目前最常用最有效的檢測方法之一。

2.1 國際標準推薦測試方法

IEC TS 62478:2016推薦使用適用于電氣設備絕緣中發生的局部放電的電磁（HF/VHF/UHF，地電波等）和聲學測量。

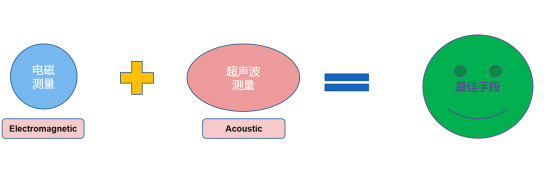

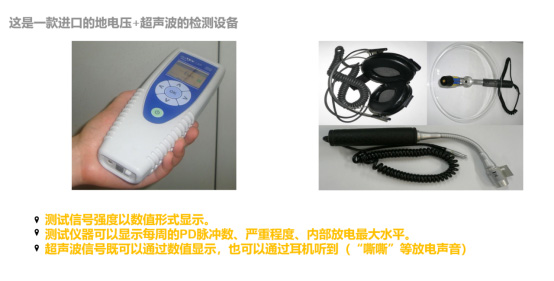

2.2 地電波+超聲波測試方法
