無錫宏鼎源電力科技有限公司為更好的服務廣大新老客戶，針對眾多電能質量改造項目，本著先檢測后治理的原則，若條件俱備，我公司提供電能質量檢測服務，使我們的產品更符合現場運行特性，確保宏鼎源電能質量產品順利投運，全方位打造宏鼎源電力科技優秀電能質量專家服務品牌。

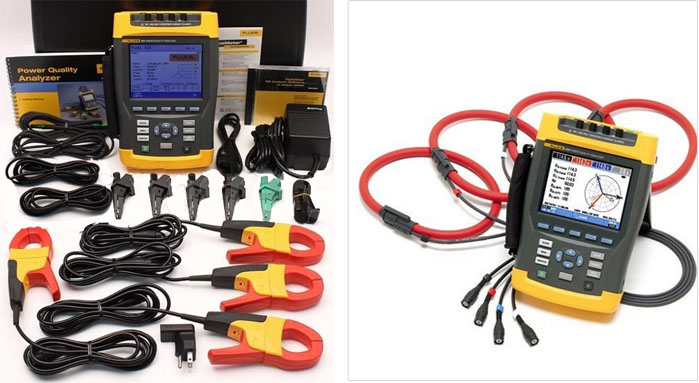

檢測儀器：行業內公認的電能質量分析儀

服務區域：全國（500公里以上或偏遠地區提前3個工作日預約）

收費標準：面議或來電詢問

結果反饋：出俱專業的項目檢測報告書



產品特征

更快、更安全、更細致的檢測電力系統質量問題 該三相電力系統質量分析儀可幫您查找、預測、預防配電系統存在的問題，使用方便，是任何從事三相電力系統維修或檢測所“必不可少”的工具。它的閃變和電力系統質量測量滿足最新的IEC Class A標準，使電力系統監控徹底擺脫單憑主觀判斷的傳統做法。應用面對問題故障-在線獲取操作信息到屏幕并快速診斷問題預先維護-停工前發現和預防電能質量問題電力輸送質量檢測-檢查進戶線處的電力輸送質量問題永久性分析-檢測難以發現或間斷性出現的問題容量分析-電力系統容量分析功耗大小分析-通過系統改進前后的能耗量化數據來判斷節能設備的性能優劣。

（1）基本監測指標：

電網頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等；

電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；

諧波（2～50次）：包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位。

（2）高級監測指標：

間諧波、電壓波動、閃變，電壓驟升、驟降、短時中斷、暫時過電壓、瞬態過電壓。

（3）顯示功能：

裝置面板上帶有大屏幕LCD顯示器，實時顯示電能質量監測指標的數據。

設置功能：可對裝置基本參數、越限參數進行設置、修改和查看，并設有密碼保護。

（4）記錄存儲功能：

裝置內置SD卡（容量可選）可對基本監測指標和高級監測指標實時保存，保存時間可設置，實時數據在裝置上最長保存時間為一年，之后按“先進先出”原則更新。

（5）統計功能：

裝置具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的最大值、最小值、平均值、95％概率大值等。

（6）通訊功能：

裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以GPRS方式（定制）與遠方通訊。

（7）GPS對時功能：

監測裝置具備B碼對時功能及GPS脈沖對時功能。可保持與遠方管理中心的時鐘一致。

事件觸發錄波功能：

可根據客戶要求設定事件觸發條件（手動或自動），記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。



性能指標

（1）電壓誤差：±0.2%

電壓偏差誤差：±0.2%

（2)基波電流誤差：±0.5%

(3)頻率偏差誤差：±0.01HZ

頻率測量范圍：45Hz～55Hz

（4）三相不平衡度：電壓不平衡度絕對誤差0.2%

電流不平衡度絕對誤差：1

電壓、電流各序分量：0.5%

（5）電壓波動測量誤差：±5%

閃變測量誤差：±5%

（6）諧波準確度：A級



級別	被測量	條件	最大允許誤差	相角誤差
A	電壓	Uh≥1%UN	5%Uh	≤±5° 或h×±1
		Uh＜1%UN	0.05%UN
	電流	Ih≥3％IN	5%Ih	≤±5° 或h×±1
		Ih＜3％IN	0.15%IN



表中：1）Un為標稱電壓，Uh為諧波電壓測量量；In為額定電流，Ih為諧波電流測量量。

          2）A級儀器頻率測量范圍為2500Hz，用于較精確的測量，儀器的相角測量誤差小于等于±5°或±1*h°

（7）間諧波：要求同諧波；
